Ontwerp van een paal-plaatfundering Nimwest Nijmegen

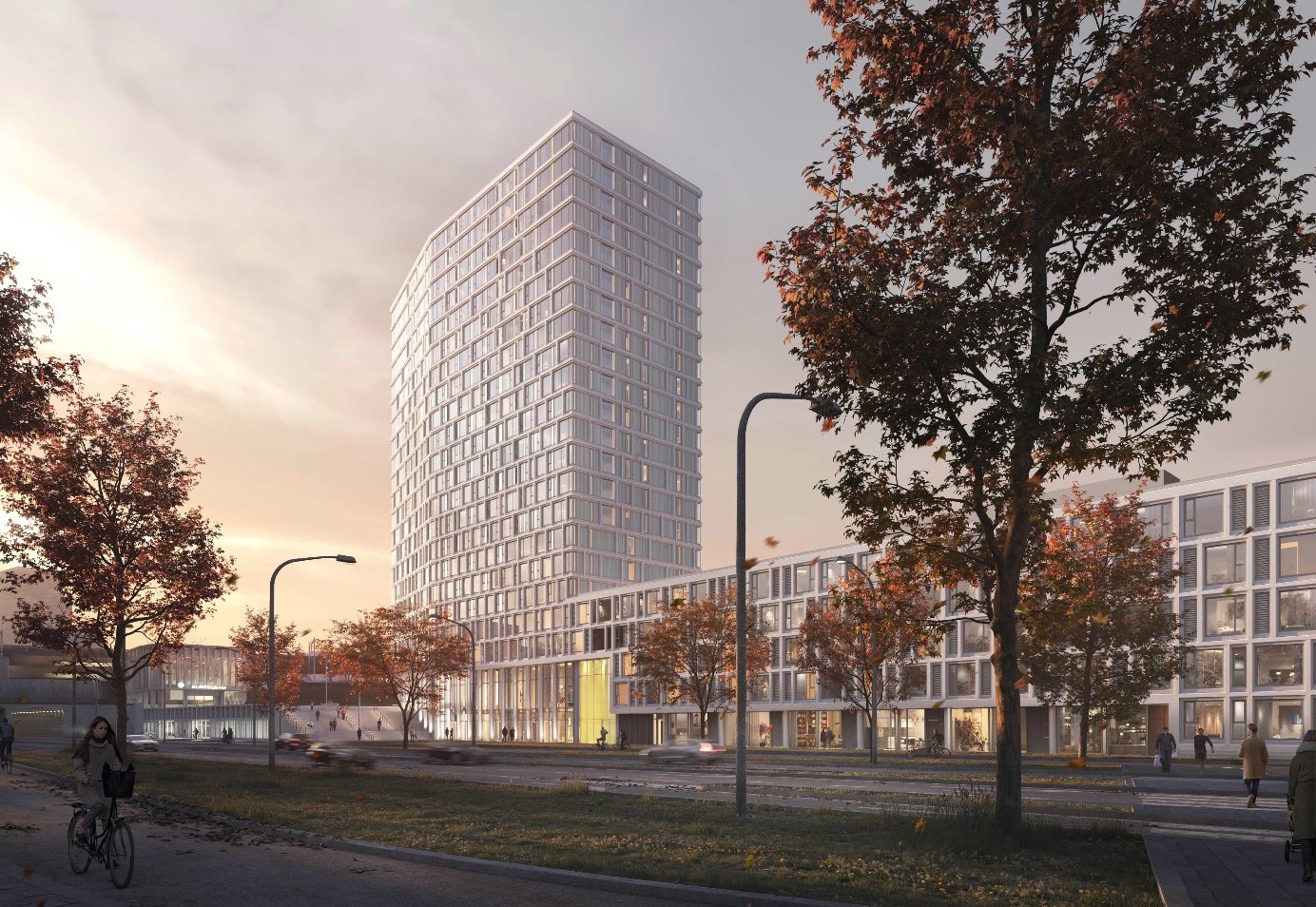

‘De Nijmeegse stationsomgeving wordt de komende tijd flink aangepakt. Aan de westkant van het station ontstaat een volwaardige stations entree. Bij deze westentree, werken wij met WRK Architecten aan de ontwikkeling van de voormalige UWV-locatie. Het wordt een mixed-use plan met woningen, een hotel en winkels dat onderdeel uitmaakt van de hoogbouwstructuur in Nijmegen. NEOO ontwikkelt in opdracht van de Van Herk Groep.
(bron: https://neoo.nl/project/uwv/)

Geobest heeft in opdracht van Koopmans Bouw B.V. het uitvoeringsontwerp van de fundering verzorgd. Voor het bouwwerk, met een maximale hoogte van circa 70 meter, heeft Geobest een alternatieve funderingsoplossing uitgewerkt, omdat het oorspronkelijke funderingsplan vanwege ontoelaatbare verschilvervormingen onuitvoerbaar bleek.

Het funderingsontwerp is opgesteld op basis van de publicatie Paal-plaatfunderingen van SBRCURnet. Het ontwerp is iteratief tot stand gekomen in nauwe samenwerking met de hoofdconstructeur. De paal-plaatconstructie bestaat uit een stijve funderingsplaat op relatief korte palen, waarmee de vervormingen voldoende konden worden beheerst om het constructieve ontwerp verder uit te werken.

Vanwege onzekerheid over de omvang van een eventueel benodigde grondverbetering in de ondiepe, relatief losgepakte zandlagen had de opdrachtgever een sterke voorkeur om een grondverbetering te vermijden. Het oorspronkelijke ontwerp met traditionele palen leidde echter tot een geconcentreerde en diepgelegen afdracht van de funderingsbelastingen, hetgeen zettingen in een dieper gelegen kleilaag zou veroorzaken.

Met de keuze voor de paal-plaatfundering is de noodzaak voor een grondverbetering weggenomen. Door de relatief ondiepe afdracht van de funderingsbelasting is de invloed op de diepe kleilaag, dankzij de natuurlijke spreiding in de ondergrond, tot een minimum beperkt. De berekeningen zijn uitgevoerd met traditionele methoden voor draagkracht en zetting en vervolgens geverifieerd met gevoeligheidsanalyses met geavanceerde eindige-elementberekeningen in Plaxis 3D.

De resultaten zijn in samenwerking met de constructeur verwerkt in het constructieve model, waarin nader is bekeken hoe kon worden omgegaan met de relatief grote vervormingsverschillen nabij de overgangen van de paal-plaatfundering naar het aangrenzende bouwwerk.

Met de keuze voor de paal-plaatfundering is een uitvoerbaar en veilig ontwerp gerealiseerd dat voor alle partijen acceptabel is.

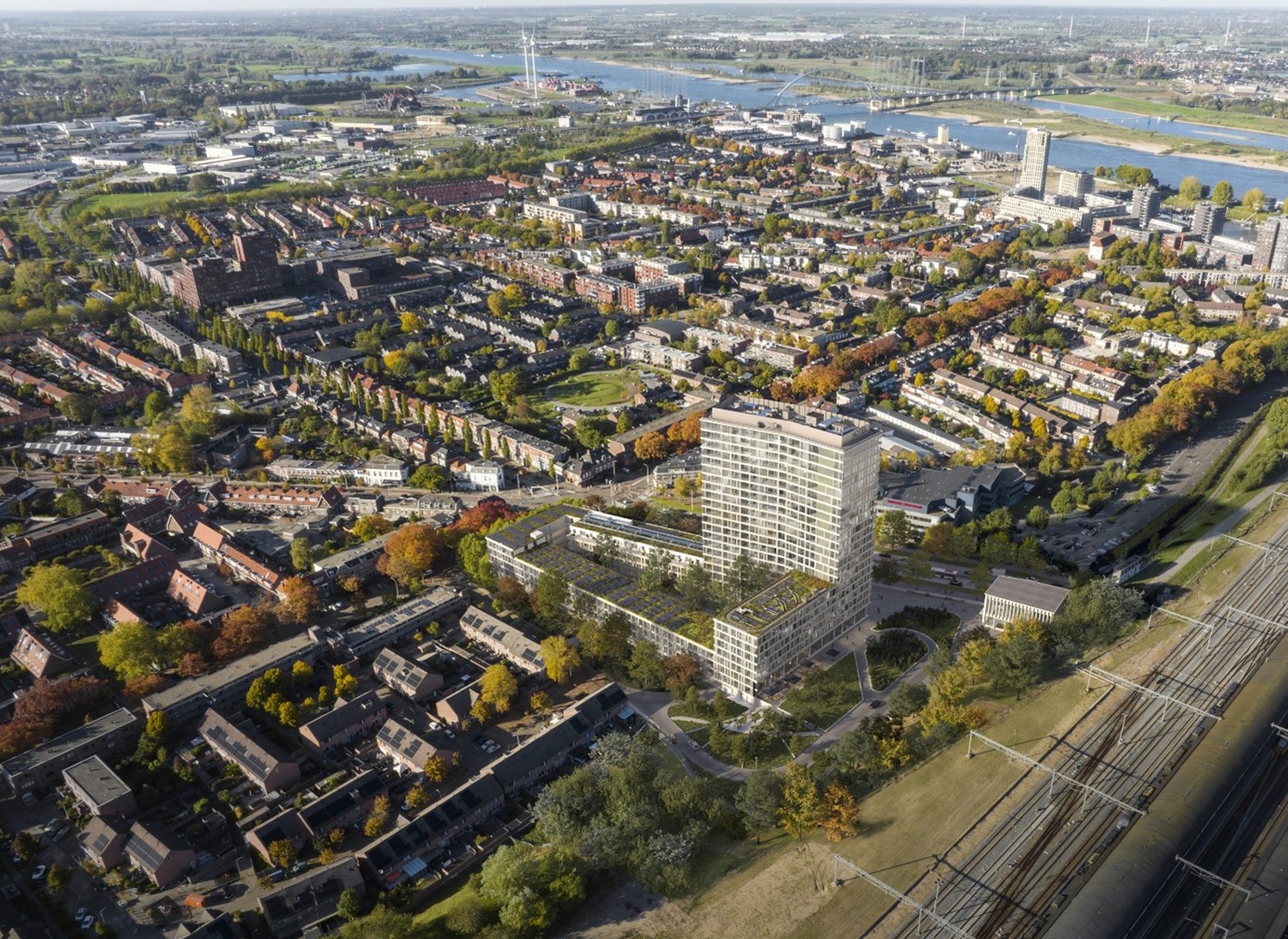

Uitvoeringsontwerp van de fundering voor bouwwerk Nimwest
